Steckerbelegegung

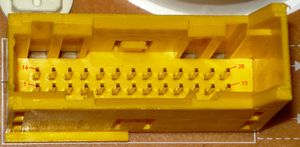

gelber Stecker (T26)

Stecker (26-fach, gelb, T26)
Pin Funktion
1 Plus (Lichtschalter), Regler Instrumentenbeleuchtung
2 Masse (Kühlmitteltemperaturanzeige)
3 Zündplus (Klemme 15)
4 Plus (Lichtschalter), verbunden mit Steckerleiste (6 Pins)
5 Plus (Regler Beleuchtung)
6 nicht belegt
7 nicht belegt
8 Masse (Kontrollleuchten, Blinker, etc.)
9 Plus Blinker
10 Masse (Kühlmitteltemperaturanzeige (Kühlmittelstand zu niedrig)
11 Masse für Kontrollleuchte im Leuchtenfeld Nr. 4 (Bremse)
12 nicht belegt
13 Masse für Kontrollleuchte im Leuchtenfeld Nr. 9 (Ladekontrolle)
14 nicht belegt
15 nicht belegt
16 nicht belegt
17 nicht belegt
18 nicht belegt
19 Plus (Analoguhr)
20 nicht belegt
21 nicht belegt
22 Signal (Drehzahlmesser)
23 Masse (Drehzahlmesser)
24 Masse (Wegfahrsperre CAT)
25 Masse für Kontrollleuchte im Leuchtenfeld Nr. 13 (Handbremse)
26 Masse Diesel CAT

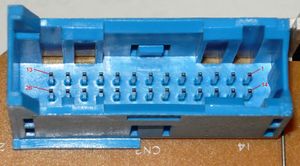

blauer Stecker (T26a)

Stecker (26-fach, blau, T26a)
Pin Funktion
1 nicht belegt
2 nicht belegt
3 nicht belegt
4 nicht belegt
5 nicht belegt
6 nicht belegt
7 nicht belegt
8 nicht belegt
9 nicht belegt
10 Masse Kontrollleuchte im Leuchtenfeld 15 (Antiblockiersystem)
11 nicht belegt
12 nicht belegt
13 Masse Kontrollleuchte im Leuchtenfeld 12 (Anhänger-Blinker)
14 nicht belegt
15 Masse Kraftstoffvorratsanzeige
16 Plus (elektronischer Geschwindigkeitsmesser, verbunden mit Spannungskonstanter

und Kontrollleuchten in den Leuchtenfeldern Nr. 9, 10, 12, 13, 15 und 17)

17 Plus Kontrollleuchte im Leuchtenfeld Nr. 2 (Blinker rechts)
18 Geschwindigkeitssignal (Ausgang)
19 nicht belegt
20 Geschwindigkeitssignal (Eingang zum Wegsensor)
21 Masse Kontrollleuchten im Kombiinstrument und Kontrollleuchte im

Leuchtenfeld 16 (Fernlicht)

22 regelbares Plus vom Regler (Instrumentenbeleuchtung), verbunden mit

Instrumentenbeleuchtung, Beleuchtung (Digitaluhr),

Mehrfachsteckverbindung gelb T26 (Kontakt 1 und 4), Steckerleiste 6-fach)

23 Plus Kontrollleuchte im Leuchtenfeld Nr. 16 (Fernlicht)
24 Masse Kontrollleuchte im Leuchtenfeld Nr. 17 (Airbag)
25 Plus Kontrollleuchte im Leuchtenfeld Nr. 14 (Gurtwarnung, Motorelektronik)
26 Masse Kontrollleuchte im Leuchtenfeld Nr. 14 (Gurtwarnung, Motorelektronik)
